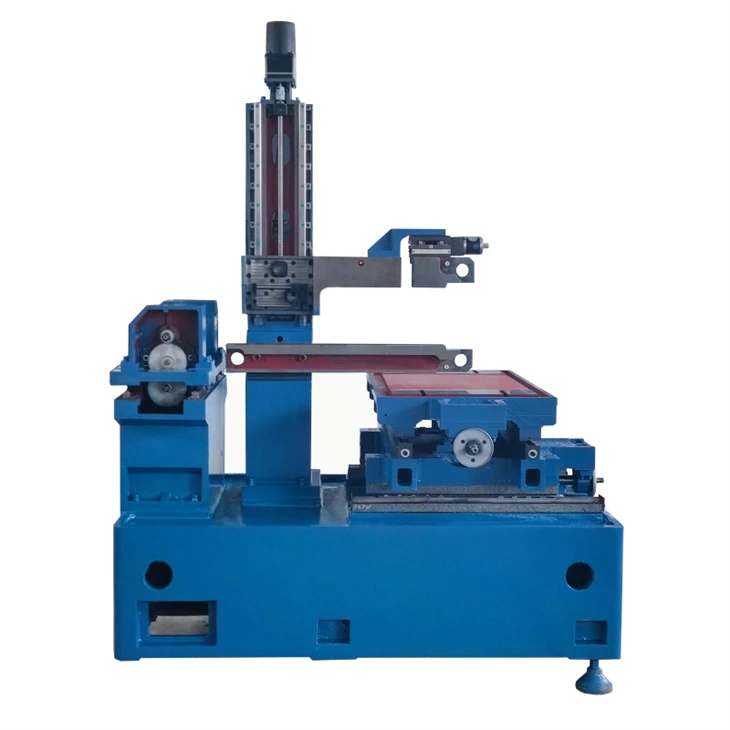

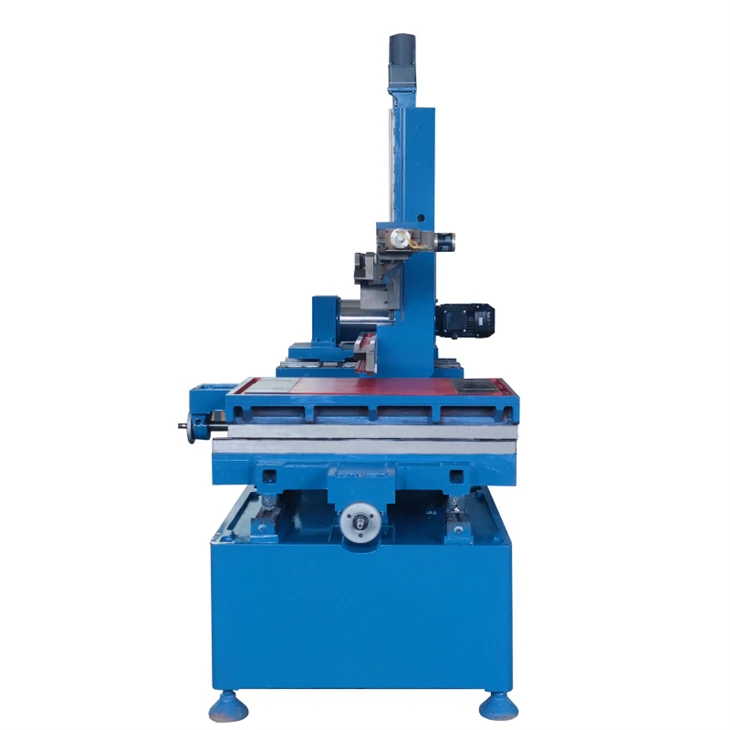

OL4565FM 다중 절단 와이어 컷 EDM은 다중-절단 처리를 통해 더 높은 가공 정확도와 향상된 표면 품질이 요구되는 중형 전도성 공작물용으로 설계되었습니다. 580 × 860 mm 작업대, 450 × 650 mm X/Y 이동, 60 × 60 mm U/V 이동이 특징이며 최대 두께 500 mm, 무게 500 kg의 작업물을 지원합니다. ±0.015mm 위치 정확도, ±0.003mm 반복 위치 정확도, ±0.005mm의 최적 가공 정확도, 최저 1.2μm의 표면 거칠기를 갖춘 OL4565FM은 정밀 금형, 툴링 및 까다로운 와이어 EDM 절단 애플리케이션에 적합합니다.
| 기계 사양 | OL4565FM | |
| 작업대 크기 | 580*860mm | |
| X/Y 축 이동 | 450*650mm | |
| U/V 축 이동 | 60*60mm | |
| Z 축 이동 | 460mm | |
| 최대 공작물 두께 | 500mm | |
| 최대. 공작물 무게 | 500kg | |
| 기계 체중 | 1500kg | |
| 기계 본체 바닥 면적 | 1720×1260×1700mm | |
| 기술적인 매개변수 | ||
| 최대. 테이퍼 각도/두께 | ±6도 / ±15도 / ±30도 /80mm | |
| 최대. 가공 속도 | 150mm²/분 | |
| 최대. 와이어 공급 속도 | 1~11.4m/sec(주파수 조정 가능) | |
| 포지셔닝 정확도 | ±0.015mm | |
| 반복 위치 정확도 | ±0.003mm | |
| 최적의 가공 정확도 | ±0.005mm | |
| 최적의 표면 거칠기 | 1.2μm | |
| 몰리브덴 와이어 직경 | 0.10~0.25mm | |
| 전원공급장치 | 3상/380V/50Hz | |
| 소비전력 | 3kVA | |
| 표준 구성 | ||
| 축 연결 | XYUV 축 동시 | |
| 가이드 레일 유형 | 리니어 가이드웨이 | |
| XY 축 구동 모드 | 스테퍼 모터/서보 모터 | |
| 중앙 윤활 시스템 | 오토매틱 | |
| 유전체 탱크 용량 | 40 L | |
| 제어 장치 | 수직 제어 캐비닛 | |
| 소프트웨어 플랫폼 | 윈도우XP | |
| 제어 시스템 | 자동-절단/Win-절단/X8/HL | |
| 언어 표시 | 중국어/영어/러시아어 | |
| 감시 장치 | 17인치 LCD | |
| 디지털 판독 디스플레이 | XY축 DRO(5μm) | |
| CNC 지시 | 표준 ISO 코드 | |
| 전송 유형 | USB/랜 | |
